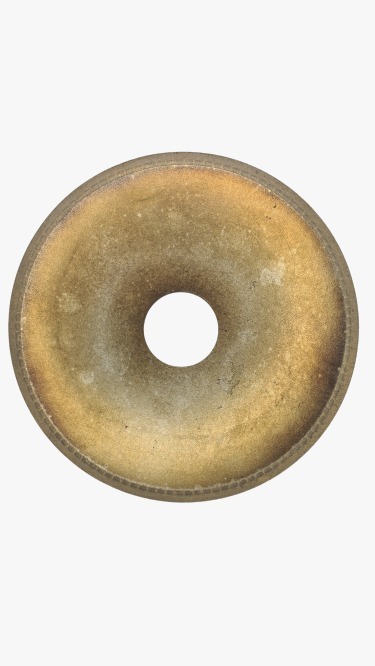

Алмазные круги на металлической связке
Мы выпускаем шлифовальные и отрезные круги на связке М2-01 и М2-02.
Алмазный круг на металлической связке применяется для предварительных операций, требующих съема сравнительно больших припусков, для заточки твердосплавного инструмента, шлифования деталей из твердого сплава, профильного шлифования, резки и шлифования изделий из специальной керамики, труднообрабатываемых материалов.
Максимальная зернистость сырья алмазного сырья марок АС6, АС15 и др. используется с размером зерна от 400/315 до 50/40.
Мы изготавливаем следующие профили шлифовальных алмазных кругов на металлической связке:
• 1А1, 6А2 – плоский;
• 14ЕЕ1 – угловые;
• 1FF1 – радиусные;
• 2А2 – кольцевые;
• 12А2-45 – чашечные конические;
Мы можем изготовить сверхтонкий алмазный круг на металлической связке толщиной от 0,45 мм.
Мы можем изготовить сверхтонкий алмазный круг на металлической связке толщиной от 0,45 мм.
Основные типоразмеры кругов с прямым профилем 1А1 приведены в таблице ниже:
|
Диаметр |
Ширина |
Толщина слоя |
Посадка |
Каратность |
алмазный порошок |
|---|---|---|---|---|---|
|
80 |
4 |
5 |
32 |
31 |
28/20-400/315 |
|
80 |
6 |
5 |
32 |
50 |
20/14-400/315 |
|
80 |
8 |
5 |
32 |
60 |
20/14-400/316 |
|
80 |
10 |
5 |
32 |
60 |
20/14-400/317 |
|
85 |
6 |
10 |
32 |
100.5 |
20/14-400/318 |
|
100 |
4 |
5 |
32 |
66 |
20/14-400/319 |
|
100 |
6 |
5 |
32 |
66 |
20/14-400/320 |
|
120 |
31 |
5 |
32 |
199 |
20/14-400/321 |
|
150 |
4 |
5 |
32 |
80 |
1/0-400/315 |
|
150 |
6 |
5 |
32 |
90 |
1/0-400/316 |
|
150 |
10 |
5 |
32 |
90 |
1/0-400/317 |
|
150 |
20 |
5 |
32 |
122 |
1/0-400/318 |
|
150 |
30 |
5 |
32 |
185 |
1/0-400/319 |
|
200 |
4 |
5 |
32 |
120 |
1/0-400/320 |
|
200 |
6 |
5 |
32 |
150 |
1/0-400/321 |
|
200 |
9 |
5 |
32 |
150 |
1/0-400/322 |
|
200 |
10 |
5 |
32 |
169 |
1/0-400/323 |
|
200 |
20 |
5 |
32 |
300 |
1/0-400/324 |
Марки металлических связок
|
Новое обозначение связки |
Старое обозначение связки |
Назначение |
|---|---|---|
|
М2-01 |
М1 |
Плоского, круглого, внутреннего, продольного шлифования изделий из твердых неметаллических материалов - стекла, керамики, мрамора, гранита, полупроводниковых материалов. |
|
М1-01 |
МВ1 |
Шлифование титановых сплавов, шлифование, заточка и доводка твердосплавного инструмента. |
|
М3-04 |
МН-1 |
Обработка технического стекла. |
|
М2-30 |
М2-30 |
Обработка оптического и технического стекла. |
|
М5-08 |
М13 |
Хонингование отверстий стальных деталей в закаленном и незакаленном состоянии, серых и легированных чугунов. |
|
М2-09 |
М016 |
Шлифование титановых сплавов, быстрорежущих сталей, высокопрочных закаленных чугунов. |
|
М3-05 |
М3-05 |
Обработка оптического стекла. |
|
М5-01 |
М73 |
Хонингование закаленных легированных сталей. |
|
М5-04 |
МС-1 |
Хонингование сталей и чугунов. |
|
М5-05 |
МС-3М |
Хонингование легированных сталей. |
|
М5-06 |
МК-3 |
Хонингование серых и легированных чугунов. |
